压力容器的分类

2024-05-29 云南职业技能考试网 35

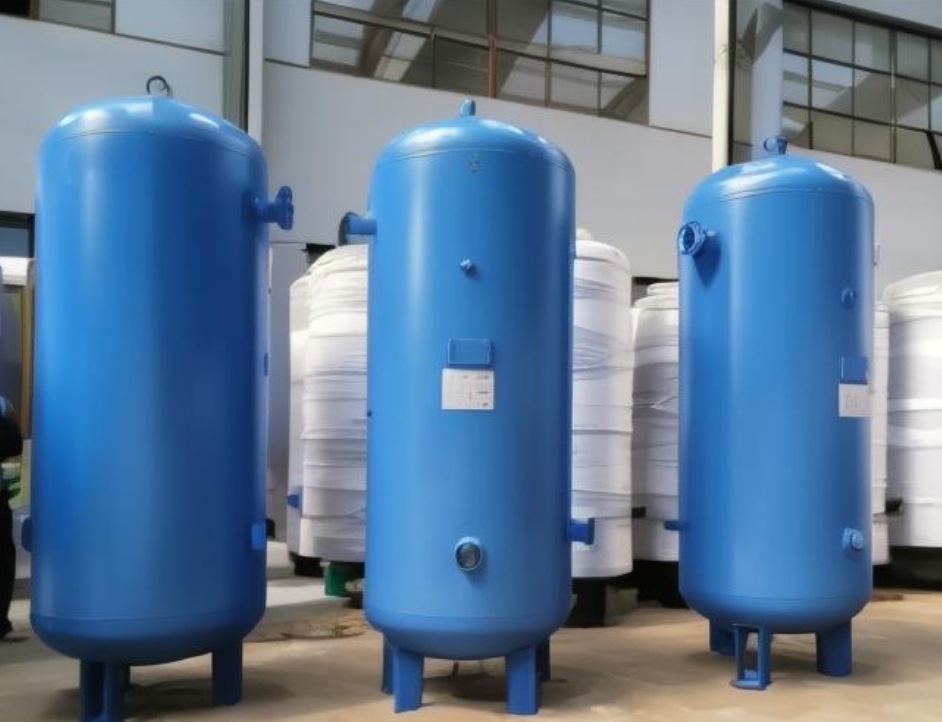

常说的一二三类压力容器和ABCD类压力容器是怎么划分的:一二三类是根据设计压力以及PV值,介质的性质等来划分的,重在说明容器的危险性,与焊接,探伤,紧密相连。ABCD主要从结构上分的。


一二三类压力容器

一二三类压力容器分类国家质量监督检验检疫总局(以下简称国家质检总局)颁发的《固定式压力容器安全技术监察规程》(TSG21-2016,以下简称《固容规》,行业内称“大容规”)根据压力容器操作压力、介质危害程度、容器功能、结构特性、材料和对容器安全性能的综合影响程度等,将压力容器分为三类。


(一)第一类压力容器

低压容器(第(二)、(三)款规定的除外)。


(二)第二类压力容器(下列情况之一,第(三)款规定的除外):

(1)中压容器;

(2)低压容器(仅限毒性程度为极度和高度危害介质);

(3)低压反应容器和低压储存容器(仅限易燃介质或毒性程度为中度危害介质);

(4)低压管壳式余热锅炉;

(5)低压搪玻璃压力容器。


(三)第三类压力容器(下列情况之一):


(1)高压容器。

(2)中压容器(仅限毒性程度为极度和高度危害介质);

(3)中压储存容器(仅限易燃或毒性程度为中度危害介质,且pV大于或等于10MPa·m3);(4)中压反应容器(仅限易燃或毒性程度为中度危害介质,且pV大于或等于0.5MPa·m3);(5)低压容器(仅限毒性程度为极度和高度危害介质,且pV大于或等于0.2MPa·m3);

(6)高压、中压管壳式余热锅炉;

(7)中压搪玻璃钢容器;

(8)使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器;

(9)移动式压力容器,包括铁路罐车(介质为液化气体、低温液体)、罐式汽车、[液化气体运输(半挂车)、低温液体运输(半挂车)、永久气体运输(半挂车)]和罐式集装箱(介质为液化气体、低温液体);

(10)球形储罐(容积大于等于50m3);

(11)低温液体储存容器(容积大于5m3)。

ABCD类压力容器的划分

压力容器制造许可级别划分

级别 A 制造压力容器范围:超高压容器、高压容器(A1) ;第三类低、中压容器(A2) ;球形储罐现场组焊或球壳板制 造(A3) ;非金属压力容器(A4) ;医用氧舱(A5)

代表产品:A1 应注明单层、锻焊、多层包扎、绕带、热套、绕板、无缝、锻造、管制等结构形式

级别 B 制造压力容器范围:无缝气瓶(B1) ;焊接气瓶(B2) ;特种气瓶(B3) 代表产品:B2 注明含(限)溶解乙炔气瓶或液化石油气瓶。B3 注明机动车用、缠绕、非重复充装、真 空绝热低温气瓶等

级别 C 制造压力容器范围: 铁路罐车(C1) ;汽车罐车或长管拖车(C2) ;罐式集装箱(C3)

级别 D 制造压力容器范围:第一类压力容器(D1) ;第二类低、中压容器(D2)

附:容器分类

压力容器分类概述

压力容器的分类方法很多,从使用、制造和监检的角度分类,有以下几种。

(1)按承受压力的等级分为:低压容器、中压容器、高压容器和超高压容器。

(2)按盛装介质分为:非易燃、无毒;易燃或有毒;剧毒。

(3)按工艺过程中的作用不同分为:

①反应容器:用于完成介质的物理、化学反应的容器。

②换热容器:用于完成介质的热量交换的容器。

③分离容器:用于完成介质的质量交换、气体净化、固、液、气分离的容器。

④贮运容器:用于盛装液体或气体物料、贮运介质或对压力起平衡缓冲作用的容器。

基本分类方法

压力容器分类应当先按照介质特性,按照以下要求选择分类图,再根据设计压力p(单位MPa)和容积V(单位L),标出坐标点,确定容器类别;

多腔压力分类

多腔压力容器(如换热器的管程和壳程、夹套容器等)按照类别高的压力腔作为该容器的类别并且按该类别进行使用管理。但应当按照每个压力腔各自的类别分别提出设计、制造技术要求。对各压力腔进行类别划定时,设计压力取本压力腔的设计压力,容积取本压力腔的几何容积。

1.同腔多种介质容器分类

一个压力腔内有多种介质时,按组别高的介质分类。

2. 介质含量极小容器分类

当某一危害性物质在介质中含量极小时,应当按其危害程度及其含量综合考虑,由压力容器设计单位决定介质组别。

特殊情况分类

(1)坐标点位于图A-1或者图A-2的分类线上时,按较高的类别划分其类别。

(2)对于GB 5044和HG 20660两个标准中没有明确规定的介质,应当按化学性质、危害程度及其含量综合考虑,由压力容器设计单位决定介质组别。(3)本规程1.4条范围内的压力容器统一划分为第Ⅰ类压力容器。

压力等级划分

压力容器的设计压力(p)划分为低压、中压、高压和超高压四个压力等级:

(1)低压(代号L) 0.1MPa≤p<1.6MPa

(2)中压(代号M) 1.6MPa≤p<10.0MPa

(3)高压(代号H) 10.0MPa≤p<100.0MPa

(4)超高压(代号U) p≥100.0MPa。
